Содержание
Валец
| Толщина барабана | 20 мм |
| Ширина барабана | 1956 мм |
| Диаметр барабана | 1295 мм |
| Статическая линейная нагрузка | 30.4 кг/см |
| Частота вибрации 1 | 51 Гц |
| Частота вибрации 2 | 67 Гц |
| Номинальная амплитуда (высокая) | 0.8 мм |
| Номинальная амплитуда (низкая) | 0.4 мм |
| Центробежная сила (высокая) | 144 кН |
| Центробежная сила (низкая) | 93.1 кН |

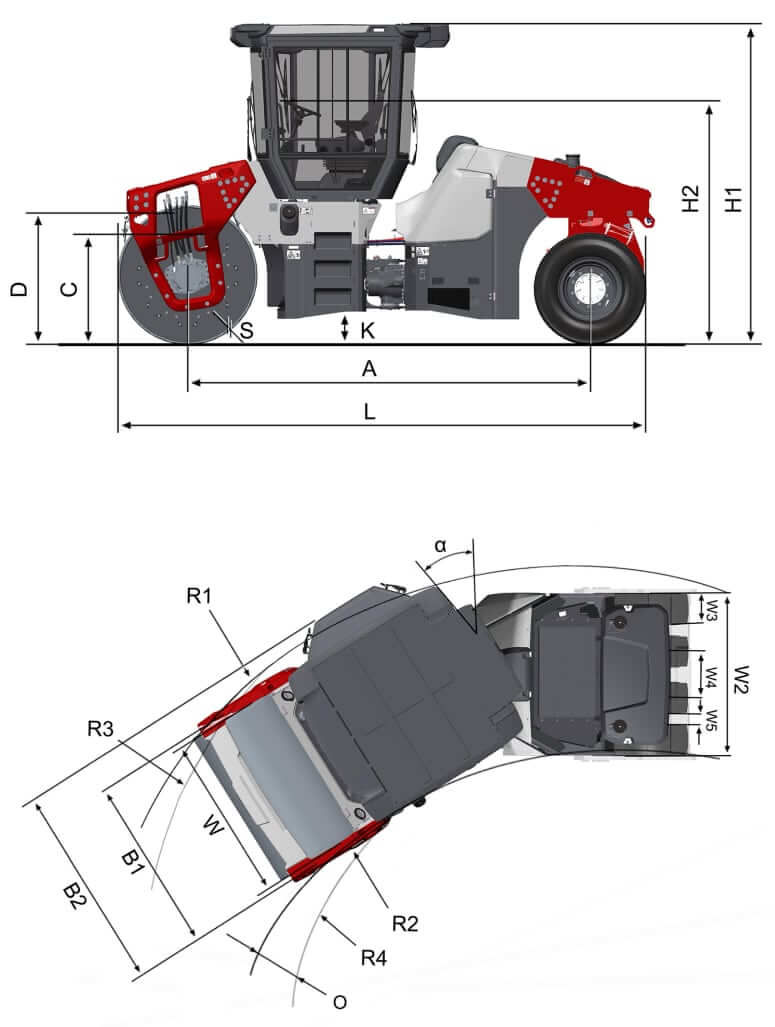

Габаритные размеры
| A. Колесная база | 3720 мм |
| B1. Ширина переднего модуля | 2180 мм |
| B2. Ширина (кабина) | 2410 мм |
| C. Просвет над бордюрным камнем | 815 мм |
| D. Диаметр вальца | 1300 мм |
| H1. Высота с ROPS/кабиной | 2990 мм |
| K. Дорожный просвет | 310 мм |
| L. Длина | 5001 мм |
| O. Боковое смещение | 520 мм |
| R1. Радиус поворота внешний | 7410 мм |
| R2. Радиус поворота внутренний | 5460 мм |
| R3. Радиус поворота внешний (Смещаемый) | 5580 мм |
| R4. Радиус поворота внутренний (Смещаемый) | 3630 мм |
| S. Толщина обечайки вальца | 20 мм |
| W1. Ширина вальца | 1950 мм |
| W2 Ширина колесного модуля | 1610 мм |
| W3. Ширина колеса | 322 мм |
| W4. Межколесное расстояние | 464 мм |
| W5. Колесный интервал | 128 мм |
| α. Угол поворота рулевого колеса | ±32° |
Двигатель
| Количество цилиндров | 4 |
| Производитель двигателя | Cummins |
| Модель двигателя | Cummins QSF3.8 |
| Рабочий объем | 3.8 л. |
| Диаметр цилиндра | 102 мм |
| Ход поршня | 115 мм |
| Полная мощность | 97 кВт |
| Измерение мощности при | 2200 об/мин |
| Максимальный крутящий момент | 488 Нм |
| Измерение крутящего момента при | 1600 об/мин |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
| Уровень выбросов | US EPA Tier 4 Final + EU Stage IV |

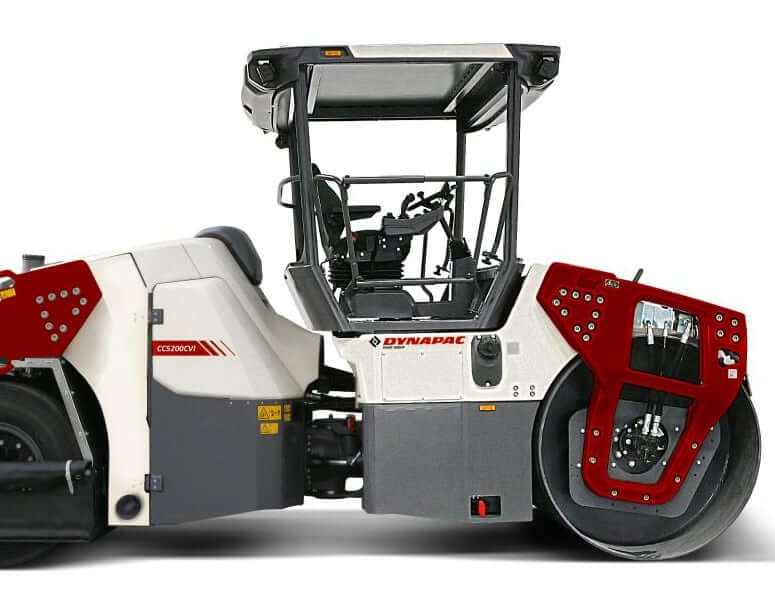

Эксплуатационные характеристики
| Эксплуатационная масса с ROPS | 10310 кг |
| Макс. Эксплуатационная масса | 11700 кг |
| Угол качания | ±7° |
| Угол поворота | ±32° |
| Максимальная скорость | 12.1 км/ч |
Тормозная система
| Рабочая тормозная система | Гидростатические тормоза |
| Парковочный тормоз | Многодисковые фрикционы, встроенные в гидромоторы вальца и колес |
Объемы заправочных жидкостей
| Емкость топливного бака | 180 л. |
| Емкость бака AdBlue / DEF | 15 л. |
| Объем моторного масла (вместе с фильтром) | 11 л. |
| Объем системы охлаждения двигателя | 11 л. |
| Емкость системы распыления воды | 850 л. |
| Объем бака для эмульсии | 200 л. |
| Объем бака для воды (управляемый передний валец) | 660 л. |
| Объем гидравлической системы | 40 л. |
Добрый день, интересует норма расхода топлива при эксплуатации Катка дорожного DYNAPAC CC5200
Привет Наталья, расход топлива двигателем Cummins QSF3.8 зависит от целого ряда условий, от нагрузки, от качества самого топлива, от частоты вращения мотора и тд. Например, производитель заявляет, что при 2000 об/мин расход дизельного топлива будет в среднем 203 грамм / кВт ч, а при частоте вращения 1800 об/мин — 199 грамм / кВт ч
Из данных в формате «грамм / кВт ч» можно перевести в «л/ч», зная мощность двигателя (97 кВт) и плотность дизельного топлива (860 кг/м3) = 22.9 литра в час при 2000 об/мин.
