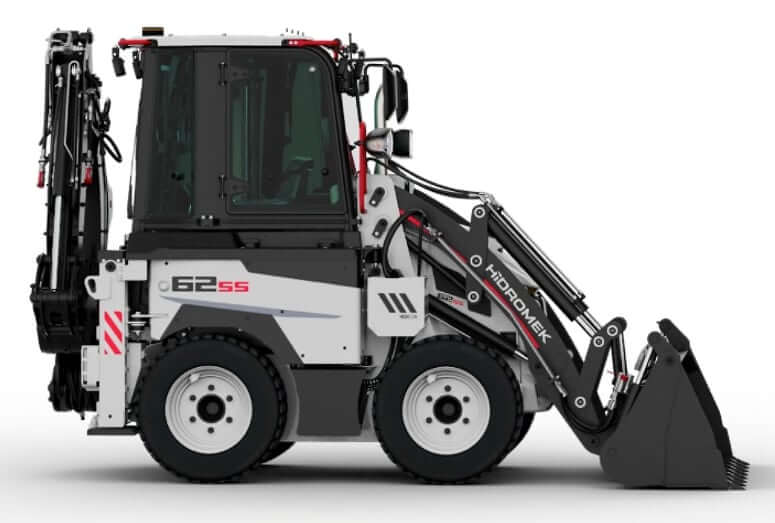

Габаритные размеры
| Транспортная длина | 3720 мм |
| Транспортная ширина с ковшом | 1630 мм |
| Транспортная ширина без ковша | 1610 мм |
| Транспортная высота | 2298 мм |
| Габаритная высота кабины с ROPS | 2275 мм |
| Колесная база | 1214 мм |
| Дорожный просвет | 182 мм |
| Угол заднего свеса (съезда) | 24 градуса |

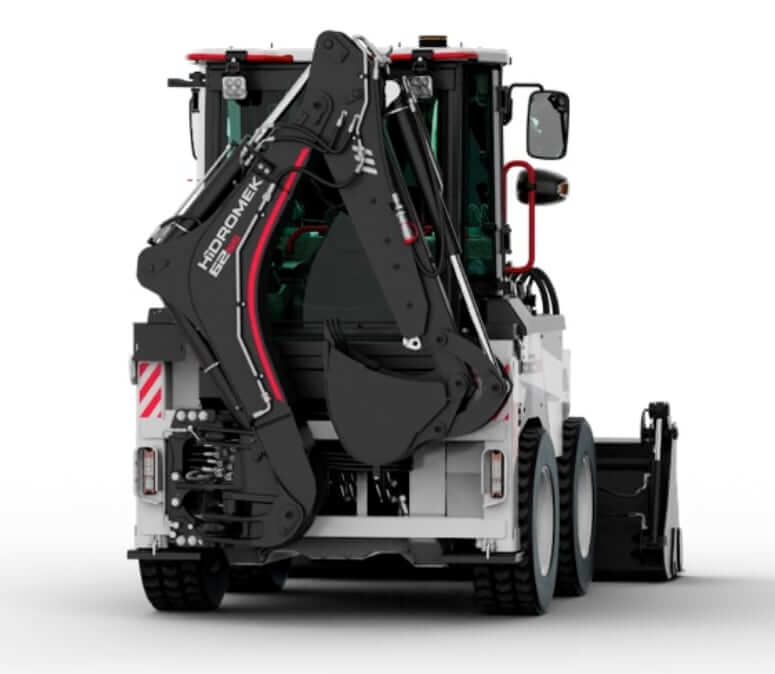

Экскаваторное оборудование
| Максимальная глубина копания | 2751 мм |
| Максимальная высота выгрузки | 2400 мм |
| Максимальная высота копания | 3472 мм |
| Вылет ковша от оси поворотной колонки при макс. высоте подъема | 1620 мм |
| Вылет ковша от оси поворотной колонки по уровню земли | 3608 мм |
| Вылет ковша от оси задних колес по уровню земли | 4419 мм |
| Вырывное усилие на ковше | 19.5 кН |
| Вырывное усилие на рукояти | 14.7 кН |
| Емкость экскаваторного ковша | 0.06 куб.м |
| Угол поворота ковша | 207.5 градусов |

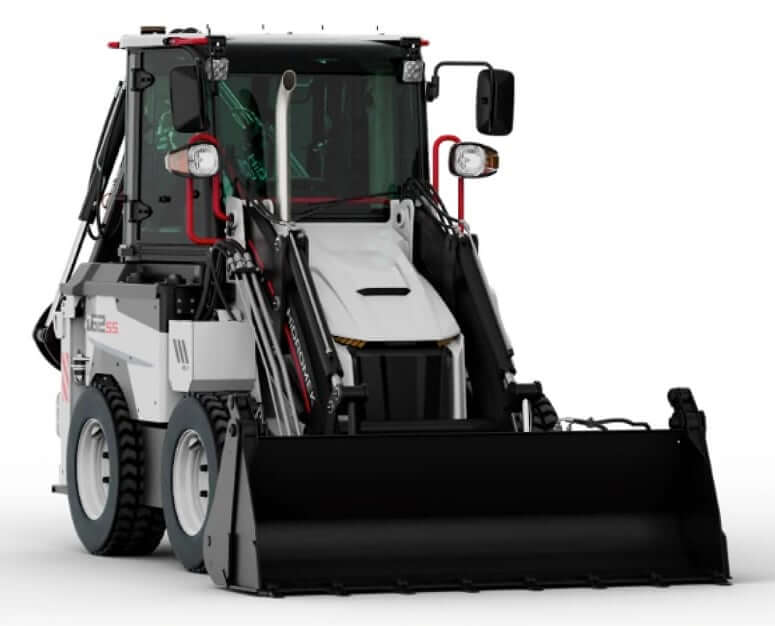

Фронтальное оборудование
| Максимальная высота разгрузки | 2567 мм |
| Высота разгрузки по оси шарнира ковша | 2800 мм |
| Высота разгрузки по кромке ковша | 2022 мм |
| Вылет поднятого ковша при разгрузке | 591 мм |
| Вылет ковша на уровне земли | 1085 мм |
| Угол разгрузки ковша | 47 градусов |
| Обратный наклон ковша на уровне земли | 36 градусов |
| Глубина копания (толщина срезаемого слоя) | 55 мм |
| Грузоподъемность на максимальной высоте подъема | 885 кг |
| Объем ковша (4-в-1) | 0.35 куб.м. |
| Ширина ковша | 1630 мм |
| Вырывное усилие на ковше | 28.3 кН |
| Вырывное усилие рукояти погрузчика | 25.5 кН |
Двигатель
| Модель двигателя | Kubota V2403-M-T-EU4 | Kubota V2403-CR-T-EW03 |
|---|---|---|
| Количество цилиндров | 4 | 4 |
| Рабочий объем | 2.43 л. | 2.43 л. |
| Диаметр цилиндра | 87 мм | 87 мм |
| Ход поршня | 102.4 мм | 102.4 мм |
| Полная мощность | 44 кВт | 48.6 кВт |
| Измерение мощности при | 2700 об/мин | 2700 об/мин |
| Максимальный крутящий момент | 165 Нм | 198.5 Нм |
| Измерение крутящего момента при | 1800 об/мин | 1600 об/мин |
| Подача воздуха в двигатель | Турбонаддув | Турбонаддув |
| Уровень выбросов | US EPA Interim Tier 4 + EU Stage IIIA | US EPA Tier 4 Final + EU Stage V |

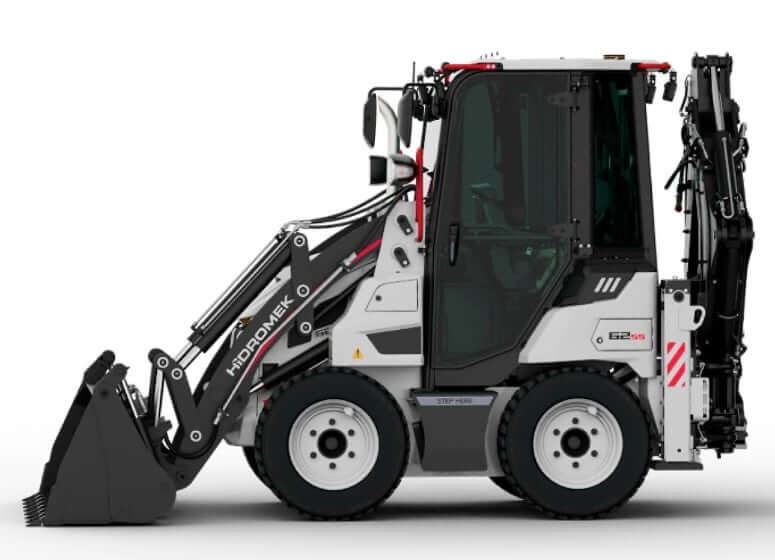

Эксплуатационные характеристики
| Эксплуатационная масса | 3875 кг |
| Напряжение бортовой сети | 12 В |
| Аккумулятор | 12 В |
| Защита кабины оператора | ROPS и FOPS |
| Размер передних колес | 10 — 16,5, 10 PR |
| Размер задних колес | 10 — 16,5, 10 PR |
| Навесное оборудование | Стандартный ковш, гидромолот, вилы с быстросъемным механизмом, выравнивающий отвал |
Трансмиссия
| Тип | Гидростатическая трансмиссия |
| Максимальная скорость | 12 км/ч |
| Гидромоторы | Радиально-поршневые многотактные гидромоторы, обеспечивающие движение вперед и назад |
| Рабочий тормоз | Гидростатический |
| Стояночный тормоз | Пружинное включение, гидравлическое выключение стояночного тормоза |
Гидравлическая система
| Тип основного гидронасоса | Шестеренный гидронасос |
| Производительность основного гидронасоса | 61 л/мин |
| Давление предохранительного гидроклапана | 22000 кПа |
| Вспомогательные гидролинии | Стандарт |
Объемы заправочных жидкостей
| Емкость топливного бака | 50 л. |
| Емкость системы охлаждения двигателя | 11.5 л. |
| Объем моторного масла (с масляным фильтром) | 9.5 л. |
| Емкость гидравлического бака | 47 л. |
