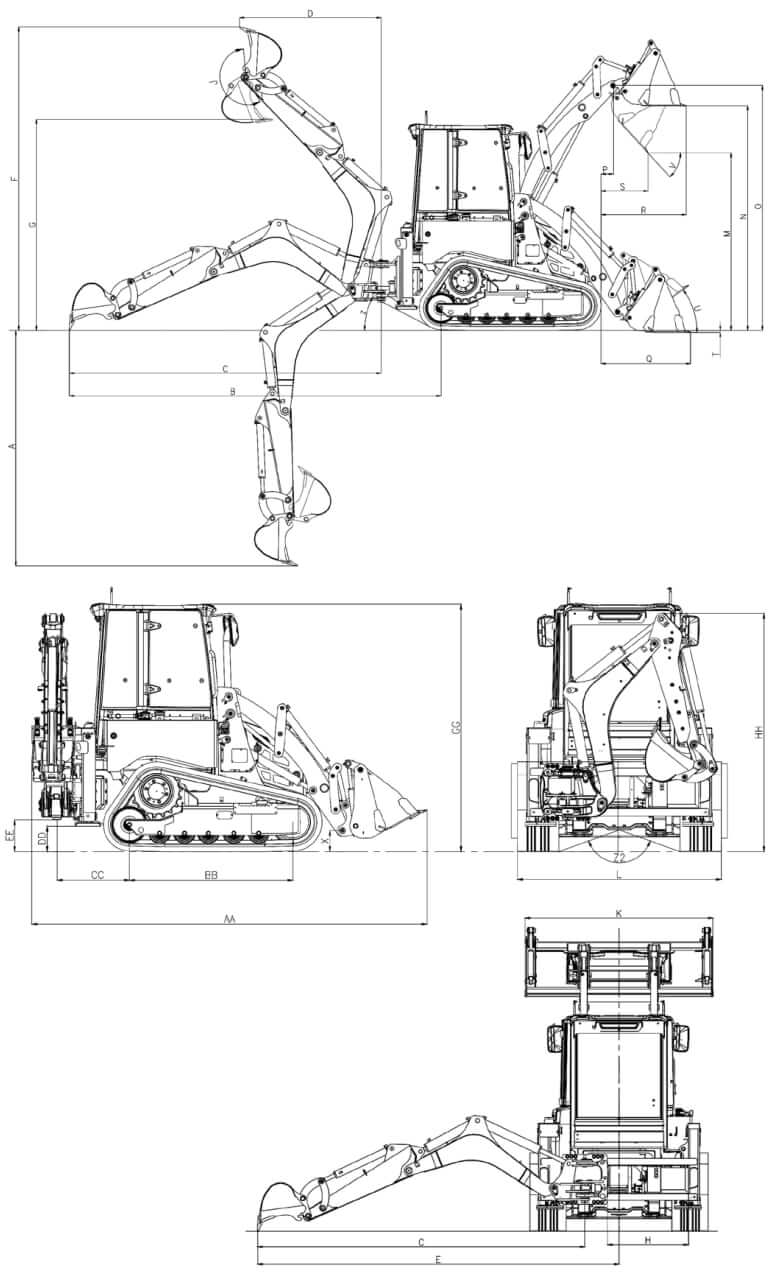

Габаритные размеры
| Транспортная длина | 3720 мм |
| Транспортная ширина с ковшом | 2095 мм |
| Транспортная ширина без ковша | 1966 мм |
| Транспортная высота (кабина с ROPS) | 2380 мм |
| Длина опорной поверхности гусениц | 1575 мм |
| Дорожный просвет | 182 мм |
Фронтальное оборудование
| K. Ширина ковша погрузчика | 2095 мм |
| M. Высота разгрузки погрузчика | 2022 мм |
| N. Высота погрузки погрузчика | 2567 мм |
| O. Высота подъема по шарниру ковша | 2800 мм |
| P. Вылет по шарниру ковша | 143 мм |
| Q. Вылет на уровне земли | 1039 мм |
| R. Максимальный вылет при максимальном подъеме | 987 мм |
| S. Дальность разгрузки | 544 мм |
| T. Глубина копания | 55 мм |
| U. Угол отрыва от земли | 36 градусов |
| V. Угол разгрузки | 47 градусов |
| Z. Угол заднего свеса (съезда) | 24 градусов |
| Объем ковша (4-в-1) | 0.45 куб.м. |
| Вырывное усилие на ковше | 28.3 кН |
| Вырывное усилие рукояти погрузчика | 25.5 кН |
Экскаваторное оборудование
| Рукоять Hidromek 62T | Стандарт | Телескоп (втянут) | Телескоп (вытянут) |
|---|---|---|---|
| A. Максимальная глубина копания | 2751 мм | 2764 мм | 3264 мм |
| B. Максимальная дальность копания от оси заднего колеса | 4283 мм | 4296 мм | 4782 мм |
| C. Максимальная дальность копания от оси поворота стрелы | 3608 мм | 3622 мм | 4108 мм |
| D. Дальность выгрузки | 1620 мм | 1630 мм | 1988 мм |
| E. Максимальная дальность копания вбок от оси машины | 3986 мм | 4000 мм | 4486 мм |
| F. Максимальная высота копания | 3472 мм | 3482 мм | 3850 мм |
| G. Максимальная высота погрузки | 2400 мм | 2410 мм | 2778 мм |
| H. Смещения каретки | 756 мм | 756 мм | 756 мм |
| J. Угол поворота ковша | 204 градуса | 204 градуса | 204 градуса |
| Объем экскаваторного ковша | 0.06 куб.м | 0.06 куб.м | 0.06 куб.м |
| Вырывное усилие ковша | 19.5 кН | ||
| Вырывное усилие рукояти | 14.7 кН | ||
Ходовая часть
| Ширина гусениц | 400 мм |
| Ширина ходовой части | 1966 мм |
| Длина опорной поверхности гусениц | 1575 мм |
| Тип гусениц | Резиновые гусеницы |
| Число башмаков | 56 |
| Шаг | 86 |
Двигатель
| Модель двигателя | Kubota V2403-M-T-EU4 | Kubota V2403-CR-T-EW03 |
|---|---|---|
| Количество цилиндров | 4 | 4 |
| Рабочий объем | 2.43 л. | 2.43 л. |
| Диаметр цилиндра | 87 мм | 87 мм |
| Ход поршня | 102.4 мм | 102.4 мм |
| Полная мощность | 44 кВт | 48.6 кВт |
| Измерение мощности при | 2700 об/мин | 2700 об/мин |
| Максимальный крутящий момент | 165 Нм | 198.5 Нм |
| Измерение крутящего момента при | 1800 об/мин | 1600 об/мин |
| Подача воздуха в двигатель | Турбонаддув | Турбонаддув |
| Уровень выбросов | US EPA Interim Tier 4 + EU Stage IIIA | US EPA Tier 4 Final + EU Stage V |
Эксплуатационные характеристики
| Эксплуатационная масса | 5280 кг |
| Напряжение бортовой сети | 12 В |
| Сила тока, вырабатываемая генератором | 60 А |
| Аккумулятор | 12 В, 100 Ач |
| Защита кабины оператора | ROPS и FOPS |
| Навесное оборудование | Стандартный ковш, универсальный ковш 4-в-1, гидромолот, вилы с быстросъемным механизмом, планировочный отвал |
Трансмиссия
| Тип | Гидростатическая трансмиссия |
| Максимальная скорость | 7.5 км/ч |
| Преодолеваемый уклон | 57% (30°) |
| Гидромоторы | Поршневые гидромоторы |
| Рабочий тормоз | Гидростатический |
| Управление | Джойстики |
Гидравлическая система
| Тип гидравлики | Открытый центр |
| Тип основного гидронасоса | Шестеренчатый насос |
| Производительность основного гидронасоса | 60 л/мин |
| Давление предохранительного гидроклапана | 22000 кПа |
| Тип гидронасоса навесного оборудования | Шестеренчатый насос |
| Производительность гидронасоса навесного оборудования | 60 л/мин |
| Давление в контуре навесного оборудования | 25000 кПа |
| Тип гидронасоса навесного оборудования High Flow (опция) | Шестеренчатый насос |
| Производительность гидронасоса навесного оборудования High Flow (опция) | 120 л/мин |
| Давление в контуре навесного оборудования High Flow (опция) | 25000 кПа |
| Гидролиния отбойного молотка | Стандарт |
| Двухсторонняя гидролиния экскаватора | Опционально |
Объемы заправочных жидкостей
| Емкость топливного бака | 50 л. |
| Емкость системы охлаждения двигателя | 11.5 л. |
| Объем моторного масла (с масляным фильтром) | 9.5 л. |
| Емкость гидросистемы (включая гидробак) | 78 л. |
| Емкость гидравлического бака | 36 л. |
