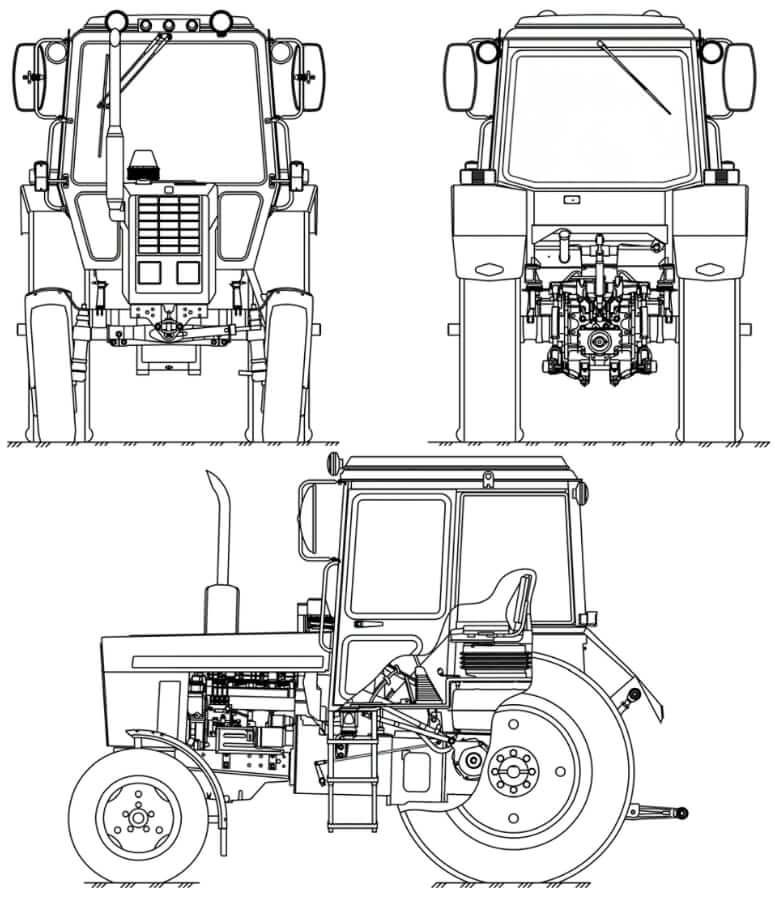

Габаритные размеры
| Габаритная длина | 3840 мм |
| Общая длина с противовесами | 4120 мм |
| Габаритная ширина | 1970 мм |
| Габаритная высота по кабине | 2780 мм |
| Колесная база трактора | 2370 мм |
| Ширина колеи передних колес | 1450 мм — 1850 мм |
| Ширина колеи задних колес | 1400 мм — 2100 мм |
| Агротехнический просвет | 645 мм |
| Дорожный просвет МТЗ 80.1 | 465 мм |
| Глубина преодолеваемого брода | 850 мм |
| Угол съезда (свеса) | 20° |
| Радиус разворота (при ширине колеи 1400 мм) | 3800 мм |
Весовые характеристики
| Эксплуатационная масса трактора МТЗ 80.1 | 3770 кг |
| Масса двигателя Д-243S2 | 413 кг |
| Балластные грузы | 220 кг (510 кг) |
| Грузоподъемность на оси подвеса | 3200 кг |
| Максимальный вес буксируемого прицепа | 12000 кг |
Двигатель
| Количество цилиндров | 4 |
| Производитель двигателя | Минский моторный завод |
| Модель двигателя | ММЗ Д-243S2 |
| Рабочий объем | 4.75 л. |
| Полная мощность двигателя | 60 кВт (81 л.с) |
| Измерение мощности при | 2200 об/мин |
| Максимальный крутящий момент | 298 Нм |
| Измерение крутящего момента при | 1600 об/мин |
| Запас по крутящему моменту | 15 % |
| Удельный расход топлива | 235 г/кВт ч (г/л.с.ч) |
| Удельный расход масла | 0.9 + 0.4 г/(кВт·ч) |
| Давление масла в главной магистрали | 0.25 — 0.35 МПа |
| Диаметр цилиндра | 110 мм |
| Ход поршня | 125 мм |
| Порядок работы цилиндров | 1 — 3 — 4 — 2 |
| Экологические нормы выбросов | Stage 0 / Stage 2 (Беларус МТЗ-80.1 с усиленной кабиной) |
| Масляный фильтр | Центробежный масляный фильтр или неразборный масляный фильтр с бумажным фильтрующим элементом |
| Топливный фильтр | Фильтр грубой очистки топлива + фильтр тонкой очистки топлива со сменным фильтром неразборного типа |
| Воздушный фильтр | Комбинированный воздушный фильтр моноциклон и воздухоочиститель с масляным пылеуловителем и мокрым капроновым трехсекционным фильтрующим элементом или «сухого» типа |
Электрическая система
| Напряжение бортовой сети | 12 В |
| Аккумуляторная батарея | 2х 12 В, 88 Ач |
| Генератор | 1150 Вт |
| Стартер | 24 В (12 В) |
| Рабочее освещение переднее | 2 дорожные фары с ближним и дальним светом + 2 фары для освещения переднего фронта работ + передние 2-секционные габаритные фонари / поворотники |
| Рабочее освещение заднее | 2 рабочие фары для освещения заднего фронта работ + задние 3-секционные габаритные фонари / поворотники / стопы |
Трансмиссия МТЗ 80.1
| Тип трансмиссии | Механическая коробка передач 9F + 2R со скользящими шестернями с понижающим редуктором, удваивающим число передач |
| Муфта сцепления | Фрикционная, однодисковая, сухая муфта сцепления (постоянно замкнутая) |
| Главная передача | Коническая передача, с круговыми зубьями |
| Конечные передачи | Цилиндрические шестерни с прямыми зубьями |
| Дифференциал | Конический с 4 сателлитами и блокировкой фрикционными муфтами, управляемыми от гидроусилителя руля |
| Рабочая тормозная система | Дисковые тормоза, сухие, установлены на ведущих шестернях конечных передач |
| Стояночный тормоз | Дисковый, сухой, независимый |
Передачи / скорость
| Передача | без понижающего редуктора | с понижающим редуктором |
|---|---|---|
| 1-я передача | 2.6 км/ч | 1.9 км/ч |
| 2-я передача | 4.4 км/ч | 3.3 км/ч |
| 3-я передача | 7.4 км/ч | 4.6 км/ч |
| 4-я передача | 9.2 км/ч | 6.9 км/ч |
| 5-я передача | 10.8 км/ч | 8.2 км/ч |
| 6-я передача | 12.7 км/ч | 9.6 км/ч |
| 7-я передача | 15.6 км/ч | 11.8 км/ч |
| 8-я передача | 18.4 км/ч | 14.0 км/ч |
| 9-я передача | 34.3 км/ч | 26.0 км/ч |
| 1-я задняя передача | 5.4 км/ч | 4.1 км/ч |
| 2-я задняя передача | 9.2 км/ч | 7.0 км/ч |
Ходовая часть / мосты
| Колесная формула | 4К2 (задние колеса трактора МТЗ 80.1 ведущие, передние направляющие) |
| Механизм рулевого управления | Червяк, косозубый сектор и гидромеханический усилитель руля (ГУР) с шестеренчатым насосом НШ10-В-3-Л, 21 л/мин (рабочее давление 9000 кПа) |
| Передний мост | Передний неведущий мост с углом качания 9° |
| Максимальная нагрузка на передний мост | 1750 кгс |
| Задний мост | Задний ведущий мост с главной передачей, конечными передачами и дифференциалом, который блокируется муфтой с гидравлическим приводом, связанным с управлением гидроусилителем руля |
| Максимальная нагрузка на задний мост | 5000 кгс |
| Передние шины | 9-20 (давление 1.2 — 2.6 кгс/см2 / 0.12 — 0.26 МПа) |
| Задние шины | 15,5R38 (1.0 — 1.8 кгс/см2 / 0.10 — 0.18 МПа) |
Вал отбора мощности
| Тип вала отбора мощности | Задний ВОМ двухскоростной, комбинированный, с независимым или синхронным приводом |
| Частота вращения ВОМ (независимый I) | 540 об/мин |
| Частота вращения ВОМ (независимый II) | 1000 об/мин |
| Частота вращения ВОМ (зависимый синхронный) | 3.5 оборота на 1 метр пути |
| Фиксация навесных устройств | Механическая |
| Тип сцепки | Тягово-сцепное устройство ТСУ-3К / ТСУ-1Ж / гидрокрюк ТСУ-2 |
Гидравлическая система
| Тип гидросистемы | Универсальная раздельно-агрегатная гидравлическая система |
| Тип насоса | Шестеренчатый гидравлический насос НШ32А-3 или гидронасос НШ32М-3 правого вращения |
| Привод гидравлического насоса | От двигателя через приводные шестерни ВОМ |
| Производительность гидронасоса | 45 л/мин |
| Рабочее давление в гидросистеме | 16000 кПа |
| Давление предохранительного гидроклапана | 20000 кПа |
| Распределитель | Гидрораспределитель Р80-3/4-222/111 для трактора МТЗ 80.1 Беларус с силовым регулятором, Р80-3/1-222 без силового регулятора |
| Количество раздельно управляемых цилиндров | 3 (цилиндр двухстороннего действия Ц100х200-3) |
| Грузоподъемность задней навесной системы | 18 кН (1800 кгс) на расстоянии 610 мм от оси подвеса |
Объемы заправочных жидкостей
| Емкость топливного бака | 130 л. |
| Объем моторного масла (вместе с фильтром) | 13.3 л. |
| Объем системы охлаждения двигателя | 17 л. |
| Объем масла для коробки передач | 40 л. |
| Объем гидравлической системы | 21.5 л. |
| Объем масла для гидроусилителя руля | 6 л. |
