В этом руководстве собраны коды ошибок MAN TGX, TGA, TGM, TGL, TGS, а именно представлен перечень SPN (Suspect Parameter Number) неисправностей: EDC, EBS, FFR, ZBR, с указанием FMI (Failure Mode Identification — идентификационный тип неисправности) типов ошибки. Когда находясь за рулем грузовика MAN на своей цифровой приборной панели вы видите сообщение о неисправности с помощью каталога кодов ошибок MAN вы можете определить конкретный контроллер, сообщивших про ошибку, а также её тип и причину.
Ошибки MAN c 00001 по 03050 (EBS, EDC, …)

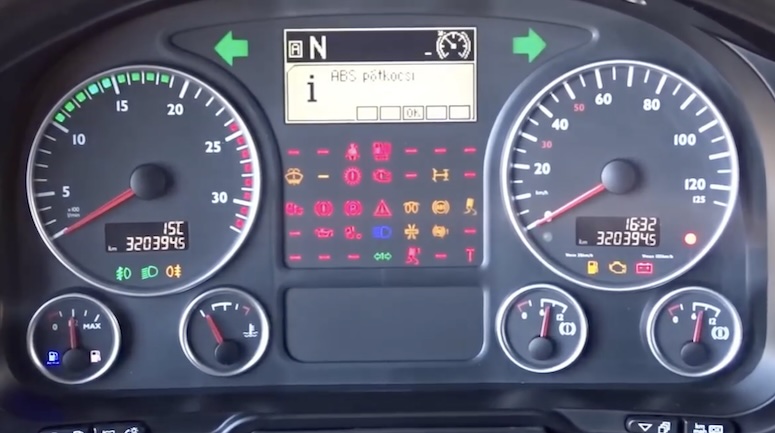

Часть ошибок позволяют быстро выявить неисправность грузового автомобиля MAN и самостоятельно её устранить, хотя часть поломок, о которых вам сигнализируют EDC, EBS, FFR, ZBR контроллеры возможно исправить только в сервисном центре.
Полный список кодов ошибок MAN: 00001 — 03050 | 03051 — 03185 | 03186 — 03329 | 03330 — 03826 | 03827 — 04199 | 04200 — 04574 | 04575 — 05025 | 05026 — 08391
На этой странице первая часть списка ошибок MAN TGX, TGS, TGA, TGL, TGM, а также автобусов MAN Lion, и микроавтобусов MAN TGE Minibus. Следите за обновлениями — в ближайшее время будет опубликована полная подборка кодов ошибок SPN, а также инструкция по расшифровке номеров ошибок, включая их FMI типы.
В данном перечне представлены SPN коды ошибок от контроллеров EDC, EBS, FFR, ZBR и др, которые помогут определить неисправность транспортного средства и принять решение о самостоятельном ремонте, или доставки грузовика на сервис / автомастерскую.
Ошибки MAN с 00001 до 00085
| Код ошибки | Описание ошибки MAN на русском |
|---|---|
| 00001 кроме MTS | Дата, время, пробег транспортного средства в километрах |
| 00001 MTS | Расширительный модуль двери 2 |
| 00002 MTS | Расширительный модуль двери 3 |
| 00002 ZBRO | Скорость двигателя |
| 00003 MTS | Расширительный модуль двери 4 |
| 00003 ZBRO | Давление масла |
| 00004 MTS | Расширительный модуль двери 5 |
| 00004 ZBRO | Давление в резервуаре тормозной цепи 1 |
| 00005 MTS | Двигатель/клапан двери 1 (передний) |
| 00005 ZBRO | Давление в резервуаре тормозной цепи 2 |
| 00006 MTS | Двигатель/клапан двери 1 (задний) |
| 00006 ZBRO | Давление тормоза тормозной цепи 1 |
| 00007 MTS | Двигатель/клапан двери 2 (передний) |
| 00007 ZBRO | Давление тормоза тормозной цепи 2 |
| 00008 MTS | Двигатель/клапан двери 1 (задний) |
| 00008 ZBRO | Положение педали акселератора |
| 00009 MTS | Двигатель/клапан двери 3 (передний) |
| 00009 ZBRO | Предварительно выбранная передача |
| 00010 MTS | Двигатель/клапан двери 3 (задний) |
| 00010 ZBRO | Включенная передача |
| 00011 MTS | Двигатель/клапан двери 4 (передний) |
| 00011 ZBRO | Температура охлаждающей жидкости |
| 00012 MTS | Двигатель/клапан двери 4 (задний) |
| 00012 ZBRO | Уровень заполнения бака |
| 00013 MTS | Двигатель/клапан двери 5 (передний) |
| 00013 ZBRO | Давление в резервуаре тормозной цепи 1 |
| 00014 MTS | Двигатель/клапан двери 5 (задний) |
| 00014 ZBRO | Давление в резервуаре тормозной цепи 2 |
| 00015 MTS | Освещение входа двери 1 |
| 00015 ZBRO | Напряжение на борту |
| 00016 MTS | Освещение входа двери 2 |
| 00017 MTS | Освещение входа двери 3 |
| 00018 MTS | Освещение входа двери 4 |
| 00019 MTS | Освещение входа двери 5 |
| 00020 MTS | Устройство предупреждения о закрытии двери 1 |
| 00021 MTS | Устройство предупреждения о закрытии двери 2 |
| 00022 MTS | Устройство предупреждения о закрытии двери 3 |
| 00023 MTS | Устройство предупреждения о закрытии двери 4 |
| 00024 MTS | Устройство предупреждения о закрытии двери 5 |
| 00025 MTS | Активация рампы двери 1 |
| 00026 MTS | Активация рампы двери 2 |
| 00027 MTS | Активация рампы двери 3 |
| 00028 MTS | Активация рампы двери 4 |
| 00029 MTS | Активация рампы двери 5 |
| 00030 MTS | Дисплей запроса остановки двери 1 |
| 00031 MTS | Дисплей запроса остановки двери 2 |
| 00032 кроме MTS | Разделить позицию |
| 00032 MTS | Дисплей запроса остановки двери 3 |
| 00033 кроме MTS | Датчик хода сцепления |
| 00033 MTS | Дисплей запроса остановки двери 4 |
| 00034 MTS | Дисплей запроса остановки двери 5 |
| 00035 MTS | Дисплей активации двери 1 |
| 00036 MTS | Дисплей активации двери 2 |
| 00037 MTS | Дисплей активации двери 3 |
| 00038 кроме MTS | Уровень заполнения топливом 2 |
| 00038 MTS | Дисплей активации двери 4 |
| 00039 MTS | Дисплей активации двери 5 |
| 00040 MTS | Переключатель мастерской двери 1 |
| 00041 MTS | Переключатель мастерской двери 2 |
| 00042 MTS | Переключатель мастерской двери 3 |
| 00043 MTS | Переключатель мастерской двери 4 |
| 00044 MTS | Переключатель мастерской двери 5 |
| 00045 MTS | Давление валка двери 1 |
| 00046 EMOS | Номинальная скорость круизного контроля |
| 00046 MTS | Давление валка двери 2 |
| 00047 MTS | Давление валка двери 3 |
| 00048 MTS | Давление валка двери 4 |
| 00049 MTS | Давление валка двери 5 |
| 00050 MTS | Кнопка запроса остановки двери 1 |
| 00051 CNG | Дроссельная заслонка |
| 00051 MTS | Кнопка запроса остановки двери 2 |
| 00052 MTS | Кнопка запроса остановки двери 3 |
| 00053 MTS | Кнопка запроса остановки двери 4 |
| 00054 MTS | Кнопка запроса остановки двери 5 |
| 00055 MTS | Кнопка детской коляски двери 1 |
| 00056 MTS | Кнопка детской коляски двери 2 |
| 00057 MTS | Кнопка детской коляски двери 3 |
| 00058 MTS | Кнопка детской коляски двери 4 |
| 00059 MTS | Кнопка детской коляски двери 5 |
| 00060 MTS | Предельный выключатель ЗАКРЫТ двери 1 (передний) |
| 00061 MTS | Предельный выключатель ЗАКРЫТ двери 1 (задний) |
| 00062 MTS | Предельный выключатель ЗАКРЫТ двери 2 (передний) |
| 00063 MTS | Предельный выключатель ЗАКРЫТ двери 2 (задний) |
| 00064 MTS | Предельный выключатель ЗАКРЫТ двери 3 (передний) |
| 00065 MTS | Предельный выключатель ЗАКРЫТ двери 3 (задний) |
| 00066 MTS | Предельный выключатель ЗАКРЫТ двери 4 (передний) |
| 00067 MTS | Предельный выключатель ЗАКРЫТ двери 4 (задний) |
| 00068 MTS | Предельный выключатель ЗАКРЫТ двери 5 (передний) |
| 00069 MTS | Предельный выключатель ЗАКРЫТ двери 5 (задний) |
| 00070 MTS | Мониторинг давления двери 1 |
| 00070 OBDU | Парковочный тормоз применен |
| 00070 ZBR2 | Нет сигнала ‘парковочного тормоза’ |
| 00071 MTS | Мониторинг давления двери 2 |
| 00072 MTS | Мониторинг давления двери 3 |
| 00073 MTS | Мониторинг давления двери 4 |
| 00074 кроме MTS | Лампа, ограничение скорости движения |
| 00074 MTS | Мониторинг давления двери 5 |
| 00075 кроме MTS | Температура рулевой оси |
| 00075 MTS | Опорное напряжение датчиков двери 1 |
| 00076 MTS | Опорное напряжение датчиков двери 2 |
| 00077 MTS | Опорное напряжение датчиков двери 3 |
| 00078 MTS | Опорное напряжение датчиков двери 4 |
| 00079 MTS | Опорное напряжение датчиков двери 5 |
| 00080 MTS | Датчик двери 1 передний |
| 00081 EDC | Дифференциальное давление выхлопных газов |
| 00081 MTS | Датчик двери 1 задний |
| 00082 MTS | Датчик двери 2 передний |
| 00083 MTS | Датчик двери 2 задний |
| 00084 кроме MTS | Скорость транспортного средства, фиксируемая датчиками на колесах в движении |
| 00084 MTS | Датчик двери 3 передний |
| 00085 MTS | Датчик двери 3 задний |
Ошибки MAN с 00086 до 00731
| Код ошибки | Описание ошибки MAN на русском |
|---|---|
| 00086 кроме MTS | Скорость движения, круизный контроль |
| 00086 MTS | Датчик двери 4 передний |
| 00087 MTS | Датчик двери 4 задний |
| 00088 MTS | Датчик двери 5 передний |
| 00089 MTS | Датчик двери 5 задний |
| 00090 MTS | Сигнал C3 |
| 00091 кроме MTS | Положение педали газа |
| 00091 MTS | Проверка рабочего места водителя |
| 00092 кроме MTS | Текущий момент на максимальный момент |
| 00092 MTS | Пневмосальник |
| 00094 EDC | Давление подачи топлива |
| 00094 MTS | Красно-зеленый дисплей |
| 00095 MTS | Звуковой сигнал при потере давления |
| 00096 кроме MTS | Уровень заполнения топливом 1 |
| 00096 MTS | Тормоз на автобусной остановке |
| 00097 MTS | Дисплей запроса остановки водителя |
| 00098 кроме MTS | Уровень масла в двигателе |
| 00098 MTS | Дисплей детской коляски водителя |
| 00100 ALL | Давление масла |
| 00102 ALL | Давление наддува |
| 00105 ALL | Температура наддувочного воздуха |
| 00107 ALL | Давление воздушного фильтра |
| 00108 ALL | Барометрическое давление |
| 00109 ALL | Давление охлаждающей жидкости |
| 00110 ALL | Температура охлаждающей жидкости |
| 00111 ALL | Уровень охлаждающей жидкости |
| 00119 RET | Давление в корпусе |
| 00120 DIW5 | Температура захвата масла тормоза |
| 00132 CNG | Воздушная масса |
| 00157 EDC | Давление топлива в рейке |
| 00158 ALL | Напряжение батареи (напряжение), переключено |
| 00159 ALL | Давление газоснабжения |
| 00161 ALL | Скорость входа в коробку передач |
| 00168 ALL | Напряжение аккумулятора |
| 00171 ALL | Внешняя температура |
| 00173 CNG | Датчик температуры выхлопных газов |
| 00173 EDC | Температура выхлопных газов перед фильтром твердых частиц |
| 00174 ALL | Температура топлива |
| 00175 ALL | Температура масла двигателя |
| 00177 ALL | Температура масла в трансмиссии |
| 00190 ALL | Скорость двигателя |
| 00191 ALL | Скорость выхода из коробки передач |
| 00228 RAS | Скорость спидометра и датчик |
| 00245 ALL | Пробег автомобиля |
| 00359 ALL | Сигнал выжима педали газа |
| 00512 EMOS | Запрос водителя на крутящий момент |
| 00513 ALL | Крутящий момент двигателя |
| 00514 CRT | Крутящий момент трения |
| 00514 EMOS | Сигнал ‘момент потери трения двигателя’ |
| 00518 ALL | Запрашиваемый крутящий момент |
| 00520 ALL | Текущий момент тормоза |
| 00521 ALL | Установка тормозной педали |
| 00523 ALL | Текущая передача |
| 00525 EMOS | Сигнал номинальной передачи |
| 00544 CRT | Неисправный сигнал скорости двигателя |
| 00556 ALL | Основной момент ретардера |
| 00558 ALL | Сигнал переключения на негруженное вождение |
| 00560 CRT | Сообщение CAN ETC 1 |
| 00561 ALL | Переключатель проверки двигателя ASR |
| 00562 ALL | Переключатель проверки тормозов ASR |
| 00563 ALL | Сигнал активации ABS |
| 00572 ALL | Переключатель ретардера с ассистентом |
| 00578 ALL | Температура задней оси |
| 00582 ALL | Нагрузка на ось |
| 00595 ALL | Сигнал активации круиз-контроля |
| 00597 ALL | Сигнал переключения тормоза |
| 00598 KSM | Сигнал переключения сцепления |
| 00601 ALL | Переключатель возобновления ограничителя скорости |
| 00603 EBS | Переключатель модуля тормозной педали 2 |
| 00609 EBS | Центральный блок управления — B-контроллер |
| 00609 EDC | Двигатель CAN |
| 00617 ALL | Вывод стояночного тормоза |
| 00620 RAS | Электропитание для датчиков угла поворота руля |
| 00627 EBS | Мониторинг напряжения на PIN X1/16 — X1/17 |
| 00627 RAS | Напряжение на терминале 30 |
| 00629 ALL | Отсутствует текст! Специфично для блока управления |
| 00637 ALL | Датчик времени |
| 00638 ALL | Распределительный привод |
| 00639 ALL | Sae J1939 Данные |
| 00645 EBS | Внешний последовательный сбой: превышение времени или условие сбоя в связи с тахографом по CAN (SA=0xEE) |
| 00645 RAS | Сигнал спидометра |
| 00647 ALL | Вентилятор сцепления |
| 00651 CNG | Форсунка цилиндра 1 |
| 00651 EDC | Электромагнитный клапан: 4-цилиндровый двигатель: Цилиндр 1; 6-цилиндровый двигатель: Цилиндр 1; 8-цилиндровый двигатель: Главный цилиндр 1, ведомый цилиндр 5; 10-цилиндровый двигатель: Главный цилиндр 1, ведомый цилиндр 6; 12-цилиндровый двигатель: Главный цилиндр 1, ведомый цилиндр 12 |
| 00652 CNG | Форсунка цилиндра 2 |
| 00652 EDC | Электромагнитный клапан: 4-цилиндровый двигатель: Цилиндр 3; 6-цилиндровый двигатель: Цилиндр 5; 8-цилиндровый двигатель: Главный цилиндр 2, ведомый цилиндр 7; 10-цилиндровый двигатель: Главный цилиндр 5, ведомый цилиндр 10; 12-цилиндровый двигатель: Главный цилиндр 5, ведомый цилиндр 8 |
| 00653 CNG | Форсунка цилиндра 3 |
| 00653 EDC | Электромагнитный клапан: 4-цилиндровый двигатель: Цилиндр 4; 6-цилиндровый двигатель: Цилиндр 3; 8-цилиндровый двигатель: Главный цилиндр 3, ведомый цилиндр 6; 10-цилиндровый двигатель: Главный цилиндр 2, ведомый цилиндр 7; 12-цилиндровый двигатель: Главный цилиндр 3, ведомый цилиндр 10 |
| 00654 CNG | Клапан впрыска цилиндра 4 |
| 00654 EDC | Соленоидный клапан: 4-цилиндровый двигатель: Цил. 2; 6-цилиндровый двигатель: Цил. 6; 8-цилиндровый двигатель: Главный цил. 4, рабочий цил. 8; 10-цилиндровый двигатель: Главный цил. 3, рабочий цил. 8; 12-цилиндровый двигатель: Главный цил. 6, рабочий цил. 7 |
| 00655 CNG | Клапан впрыска цилиндра 5 |
| 00655 EDC | Соленоидный клапан: 6-цилиндровый двигатель: Цил. 2; 10-цилиндровый двигатель: Главный цил. 4, рабочий цил. 9; 12-цилиндровый двигатель: Главный цил. 2, рабочий цил. 11 |
| 00656 CNG | Клапан впрыска цилиндра 6 |
| 00656 EDC | Соленоидный клапан: 6-цилиндровый двигатель: Цил. 4; 12-цилиндровый двигатель: Главный цил. 4, рабочий цил. 9 |
| 00697 ALL | Сигнал ШИМ1 педали акселератора |
| 00698 ALL | Сигнал ШИМ2 педали акселератора |
| 00699 ALL | Сигналы ШИМ1 и ШИМ2 педали акселератора |
| 00702 KSM | Выход переключателя заземления, настраиваемые параметры |
| 00703 KSM | Выход терминала 30, настраиваемые параметры |
| 00704 KSM | Выход терминала 30 Switch 2, настраиваемые параметры |
| 00705 KSM | Выход терминала 30 Switch 3, настраиваемые параметры |
| 00706 KSM | Выход терминала 30 Switch 4, настраиваемые параметры |
| 00707 KSM | Выход терминала 30 Switch 5, настраиваемые параметры |
| 00708 KSM | Выход заземления 2, настраиваемые параметры |
| 00709 KSM | Выход заземления 3, настраиваемые параметры |
| 00711 EDC | Продолжительность основного впрыска |
| 00723 ALL | Датчик вспомогательной частоты вращения двигателя |
| 00731 CNG | Датчик стука 1 |
Ошибки MAN с 00734 до 02120
| Код ошибки | Описание ошибки MAN на русском |
|---|---|
| 00734 ALL | Цепь соленоидного клапана 1 |
| 00735 ALL | Цепь соленоидного клапана 2 |
| 00736 ALL | Цепь соленоидного клапана 3 |
| 00737 ALL | Цепь соленоидного клапана 4 |
| 00738 ALL | Регулятор давления соленоидного клапана |
| 00739 ALL | Регенерация соленоидного клапана |
| 00743 RET | Клапан включения/выключения |
| 00744 RET | Пропорциональный клапан |
| 00746 EBS | Клапан блокировки дифференциала (переключатель блокировки дифференциала) |
| 00748 ALL | Устройство заднего хода |
| 00764 RET | Давление в корпусе датчика давления |
| 00767 ALL | Переключатель направления заднего хода трансмиссии |
| 00770 ALL | Разделитель H |
| 00771 ALL | Разделитель L |
| 00773 ALL | Переключатель DNR |
| 00780 ALL | Индикатор нейтрали коробки передач |
| 00789 EBS | Датчик колеса колеса 1 |
| 00790 EBS | Датчик колеса колеса 2 |
| 00791 EBS | Датчик колеса колеса 3 |
| 00792 EBS | Датчик колеса колеса 4 |
| 00793 EBS | Датчик колеса колеса 5 |
| 00794 EBS | Датчик колеса колеса 6 |
| 00833 ALL | Датчик положения топливного регулятора |
| 00835 RAS | Сигнал уровня масла |
| 00876 GKR | Сцепление компрессора |
| 00877 GKR | Датчик температуры испарителя |
| 00898 ALL | Переключатель максимальной скорости |
| 00904 ALL | Скорость переднего моста |
| 00929 TPM | Данные о шине |
| 00932 EBS | Левый впускной клапан регулирования давления |
| 00933 EBS | Правый впускной клапан регулирования давления |
| 00938 EBS | Левый выпускной клапан регулирования давления |
| 00939 EBS | Правый выпускной клапан регулирования давления |
| 00944 AB | Подушка безопасности водителя (петля 1) |
| 00946 AB | Левый подушка безопасности (петля 2) |
| 00948 AB | Лампа SRS |
| 00959 ALL | Секунды |
| 00960 ALL | Минуты |
| 00961 ALL | Часы |
| 00962 ALL | День |
| 00963 ALL | Месяц |
| 00964 ALL | Год |
| 00974 KSM | Датчик значения педали |
| 00976 KSM | Выход готовности |
| 01007 ZBR2 | Использованное топливо в поездке (природный газ) |
| 01031 ZBR2 | Средняя топливная норма поездки (природный газ) |
| 01042 EBS | ISO 11992 (трейлер CAN): Шина данных отключена |
| 01043 ECAS | Напряжение подачи на периферийные устройства |
| 01045 ALL | Блокировка ворот (также ступенька заднего хода двигателя) |
| 01056 EBS | Управление давлением модуля управления трейлером, максимальное давление |
| 01057 EBS | Центральный блок управления — B-контроллер: Несоответствие давления от датчика давления модуля управления трейлером, когда тормоза не нажаты |
| 01058 EBS | Модуль управления трейлером — сигнал датчика давления |
| 01060 EBS | Сигнал датчика износа тормозной колодки колеса 1 |
| 01061 EBS | Сигнал датчика износа тормозной колодки колеса 2 |
| 01062 EBS | Сигнал датчика износа тормозной колодки колеса 3 |
| 01063 EBS | Сигнал датчика износа тормозной колодки колеса 4 |
| 01064 EBS | Сигнал датчика износа тормозной колодки колеса 5 |
| 01065 EBS | Сигнал датчика износа тормозной колодки колеса 6 |
| 01066 EBS | Модуль сервисного тормоза |
| 01067 EBS | Сигнал модуля сервисного тормоза 1 (увеличивается) |
| 01068 EBS | Сигнал модуля сервисного тормоза 2 (уменьшается) |
| 01072 ALL | Переключатель двигателя |
| 01079 CNG | Напряжение сенсоров 1 |
| 01080 CNG | Напряжение сенсоров 2 |
| 01086 ALL | Давление, датчик давления — цепь 3 |
| 01087 ALL | Давление, датчик давления — цепь 1 |
| 01088 ALL | Давление, датчик давления — цепь 2 |
| 01089 ALL | Давление, датчик давления — цепь 4 |
| 01090 ALL | Давление, датчик давления — цепь 5 |
| 01131 EDC | Температура нагнетаемого воздуха перед двигателем |
| 01210 ALL | Нет текста! Специфично для блока управления |
| 01213 KSM | Выход контрольной лампы |
| 01231 CRT | Двигатель CAN |
| 01231 EDC | Двигатель CAN |
| 01235 ALL | J 1939 Сеть #3 |
| 01352 CNG | Контроль стука цилиндра 1 |
| 01353 CNG | Контроль стука цилиндра 2 |
| 01354 CNG | Контроль стука цилиндра 3 |
| 01355 CNG | Контроль стука цилиндра 4 |
| 01356 CNG | Контроль стука цилиндра 5 |
| 01357 CNG | Контроль стука цилиндра 6 |
| 01376 ALL | Подключен Тл. 30-1 |
| 01485 HDS | Основное реле отключено |
| 01542 HDS | Питание датчика дозирования |
| 01624 ALL | Скорость движения по дороге |
| 01669 KSM | A-CAN busoff |
| 01673 ZBRO | Статус кузова 3 CAN |
| 01675 EMOS | Сигнал ‘Запуск двигателя’ |
| 01676 ZBR2 | Отсутствует запрос на стоп-сигнал в ERC_RX (тайм-аут) |
| 01761 HDS | Уровень наполнения бака мочевины |
| 02000 OBDU | Нет текста! Специфично для блока управления |
| 02001 OBDU | Ведомый блок EDC не в сети CAN |
| 02003 OBDU | Коробка передач не в сети CAN |
| 02009 OBDU | Управление гидроприводом MAN не в сети CAN |
| 02011 OBDU | EBS не в сети CAN (резервный пневматический режим работы) |
| 02015 OBDU | Модуль двигателя retarder не в сети CAN |
| 02016 OBDU | Двигатель retarder не в сети CAN |
| 02023 OBDU | Приборка не в сети CAN |
| 02037 OBDU | Модуль радио не в сети CAN |
| 02039 OBDU | FFR не в сети CAN |
| 02042 OBDU | ACC не в сети CAN |
| 02047 OBDU | ECAS не в сети CAN |
| 02048 OBDU | ECAM не в сети CAN |
| 02051 OBDU | Система контроля давления в шинах (TPM) не в сети CAN |
| 02056 OBDU | Блок управления задним мостом (RAS) не в сети CAN |
| 02061 OBDU | Блок управления послеобработкой выхлопных газов не в сети CAN |
| 02062 OBDU | ESP не в сети CAN |
| 02064 OBDU | ECAS 2 не в сети CAN |
| 02067 OBDU | Система сцепления и муфта (WSK) не в сети CAN |
| 02114 OBDU | VSM не в сети CAN |
| 02120 OBDU | ZFR не в сети CAN |
Ошибки MAN с 02232 до 03009
| Код ошибки | Описание ошибки MAN на русском |
|---|---|
| 02232 OBDU | Система контроля полосы не в сети CAN |
| 02238 OBDU | Тахограф не в сети CAN |
| 02251 OBDU | Телематический модуль на борту не в сети CAN |
| 02253 OBDU | KSM не в сети CAN |
| 02987 INST | Набор параметров в комбинированный прибор или номер шасси в тахографе не адаптирован к транспортному средству |
| 02987 STON | Набор параметров в приборной панели или в тахографе не адаптирован |
| 02987 ZBR2 | Запись параметра в центральный бортовой компьютер 2 или номер шасси в тахографе не адаптирован к транспортному средству |
| 02999 ECO2 | Снижение мощности торможения, если превышен порог температуры |
| 02999 RET | Ограничение мощности (адаптация температуры) |
| 03000 EBS | Отсутствует неисправность |
| 03000 EHLA | Ошибка электроники компьютера |
| 03000 KSM | CAN-шина: Переполнение времени при приеме сообщения VMC ETC1 |
| 03000 SKG | Температура на выходе из испарителя (KTT n. KTBV) |
| 03000 TBM | Произошел неожиданный сброс |
| 03000 TPM | Давление шины |
| 03000 ZBR2 | Система ZBR |
| 03001 ACC | Дополнительная информация 1 |
| 03001 EBS | Неисправность блока управления; неизвестное прерывание µC, самотестирование µC, тест оперативной памяти или ПЗУ |
| 03001 ECAS | Блок управления (внутренняя ошибка) |
| 03001 EDC | Датчик скорости двигателя, неправильная полярность |
| 03001 EHLA | Электронная ошибка безопасности компьютера |
| 03001 FFR | Терм. 30, постоянное положительное напряжение |
| 03001 GKR | Датчик температуры воздуха в салоне |
| 03001 KSM | CAN-шина: Переполнение времени при приеме сообщения VMC ETC2 |
| 03001 RET | Датчик температуры перед двигателем (T1) |
| 03001 SFFR | Запрос водителя |
| 03001 SKG | Температура на выходе из аккумулятора льда (KTT n ESP) |
| 03001 TBM | Часы реального времени TBM |
| 03001 TUER | СБРОС |
| 03001 ZBR2 | Пробуждение, компьютер |
| 03001 ZBRO | Внешнее пробуждение ZR |
| 03002 ACC | Дополнительная информация 2 |
| 03002 AST | Клапан Y2 низкого сепаратора |
| 03002 EBS | Неисправность блока управления; срыв резервного µc в активный – пассивный µC |
| 03002 EDC | Скорость сегмента |
| 03002 EHLA | Параметры цифрового выхода |
| 03002 GKR | Датчик внешней температуры воздуха |
| 03002 KSM | CAN-шина: Переполнение времени при приеме сообщения VMC ETC3 |
| 03002 RET | Датчик температуры после двигателя (T2) |
| 03002 SFFR | Запрос скорости судна управления транспортным средством |
| 03002 TBM | Неисправность в EEPROM |
| 03002 TUER | ОШИБКА_EE_CHECKSUM_ERROR |
| 03002 ZBRO | Внешнее пробуждение1 ZR |
| 03003 ACC | Дополнительная информация 3 |
| 03003 AST | Клапан Y3 высокого сепаратора |
| 03003 EBS | Неисправность блока управления; несоответствие избыточного µc входного сигнала |
| 03003 EDC | Запрос DM4, недействительный PGN |
| 03003 GKR | Мотор потолочного вентилятора |
| 03003 KSM | CAN-шина: Переполнение времени при приеме сообщения EDC Eng_Temp |
| 03003 RET | CAN-шина, EEC1 — сообщение |
| 03003 SKG | Элемент управления общением – блок управления |
| 03003 TUER | Переключатель право/лево (зеркала) |
| 03003 ZBRO | Активация T-CAN |
| 03004 ACC | Дополнительная информация 4 |
| 03004 AST | Положение клапана Y4 шлюза 3/4″ |
| 03004 EBS | Неисправность блока управления; ошибка EEPROM: контрольная сумма неверна |
| 03004 EDC | Позиция клапана рециркуляции выхлопных газов |
| 03004 GKR | Потенциометр мотора отвода воздуха |
| 03004 KSM | CAN-шина: Переполнение времени при приеме сообщения EDC CcVeh_speed |
| 03004 LGS | Блок управления |
| 03004 RET | EEPROM (неисправность записи данных) |
| 03004 SFFR | Выбор напряжения селектора рычага |
| 03004 SKG | Мотор / клапан C |
| 03004 TBM | Температура эксплуатации TBM |
| 03004 TUER | ILLEGAL STATE |
| 03004 ZBRO | Пробуждение ZR1 |
| 03005 AST | Положение клапана Y5 ворот 1/2 |
| 03005 EBS | Неисправность блока управления; ошибка EEPROM: контрольная сумма неверна |
| 03005 EDC | Тайм-аут, место сообщения 13 |
| 03005 EHLA | Выходы пропорционального клапана |
| 03005 GKR | Клапан отопления |
| 03005 KSM | CAN-шина: Переполнение времени при приеме сообщения EDC EEC1 |
| 03005 RET | ROM (неверная контрольная сумма) |
| 03005 SFFR | Напряжение датчика педали |
| 03005 SKG | Основной насос |
| 03005 TBM | Превышение тока на цифровых выходах питания |
| 03005 TUER | ILLEGAL EVENT |
| 03005 ZBRO | Статусное число ZR |
| 03006 AST | Положение клапана Y6 передачи 1/R |
| 03006 EDC | Основная скорость |
| 03006 GKR | Мотор клапана рециркуляции воздуха |
| 03006 KSM | CAN-шина: Переполнение времени при приеме сообщения EDC EEC2 |
| 03006 RET | CAN-шина, TSC1 — сообщение |
| 03006 SKG | Рециркулирующий насос |
| 03006 TUER | Двигатель стеклоподъемника |
| 03006 ZBRO | Активация K3-CAN |
| 03007 AST | Положение клапана Y3 передачи 2/3 |
| 03007 EDC | Запрос DM4, недопустимый PGN |
| 03007 GKR | Мотор клапана рециркуляции воздуха |
| 03007 KSM | CAN-шина: Переполнение времени при приеме сообщения EDC Eng_Temp |
| 03007 RET | CAN-шина, EEC1 — сообщение |
| 03007 SKG | Элемент управления общением – блок управления |
| 03007 TUER | Переключатель право/лево (зеркала) |
| 03007 ZBRO | Активация T-CAN |
| 03008 AST | Группа изменения диапазона клапана Y3 низкая |
| 03008 EBS | Неисправность блока управления; проверка передачи µc к CAN трейлерной IC |
| 03008 EDC | FFR3: Температура масла ретардера недействительна |
| 03008 EHLA | Отклонение подачи датчика |
| 03008 GKR | Напряжение управления вентилятором |
| 03008 KSM | CAN-шина: Переполнение времени при приеме сообщения EDC EngFlui_LevPre |
| 03008 RET | CAN-шина, TCO1 — сообщение |
| 03008 SKG | Режим заполнения / прокачки завершен неправильно |
| 03008 TUER | Отключение подъемника стекла |
| 03008 ZBRO | Центральный компьютер работает |
| 03009 AST | Группа изменения диапазона клапана Y3 низкая |
| 03009 EBS | Неисправность блока управления; несоответствие избыточного сигнала µc выхода |
| 03009 EDC | Перегрузка |
| 03009 EHLA | Питание включается при движении автомобиля |
| 03009 KSM | CAN шина: Переполнение времени при приеме сообщения EDC Amb_Cond |
| 03009 RET | CAN шина, ERC1 — сообщение |
| 03009 SKG | Режим контроллера |
| 03009 TUER | Превышено время регулировки зеркала |
Ошибки MAN с 03010 до 03026
| Код ошибки | Описание ошибки MAN на русском |
|---|---|
| 03010 AST | Основной клапан Y10 |
| 03010 EBS | Неисправность блока управления; компенсация диаметра колеса неправильная |
| 03010 ECAS | Блок управления (контрольная сумма ECU-специфических данных) |
| 03010 EDC | Отклонение управления, запуск инжектора |
| 03010 EHLA | Предупреждение о предварительном уведомлении подписи EOL |
| 03010 FFR | Датчик давления топлива |
| 03010 KSM | CAN шина: Переполнение времени при приеме сообщения ECAM ECAM1 |
| 03010 LGS | Сигнал поворота |
| 03010 RET | CAN шина, мониторинг ошибок запуска |
| 03010 SKG | Напряжение на бортовой сети (терминал 30) |
| 03010 TBM | Отсутствие сигнала GPS |
| 03010 TPM | Незначительный утечка: Незначительное падение давления в одном из колес > прибл. 20 мбар/ч |
| 03010 TUER | Неправильная CAN-команда, замок двери |
| 03011 CNG | Нагревательный зонд перед катализатором (выходной этап) |
| 03011 EBS | Неисправность блока управления; ошибка в характеристике сервисного тормозного клапана |
| 03011 ECAS | Блок управления (контрольная сумма параметров) |
| 03011 EDC | Угол начала впрыска |
| 03011 EHLA | Подача напряжения при движении автомобиля |
| 03011 FFR | Датчик давления системы ограничения крутящего момента двигателя |
| 03011 KSM | CAN шина: Переполнение времени при приеме сообщения Aux_Stat_Zbr1 |
| 03011 LGS | Левый динамик |
| 03011 TBM | Текущий антенный ток GPS |
| 03011 TPM | Давление в левом внешнем шине, ось 1 |
| 03011 TUER | Центральное запирание не блокируется |
| 03012 EBS | Неисправность блока управления; несовместимость номера версии данных |
| 03012 ECAS | Блок управления (контрольная сумма калибровочных данных датчиков перемещения) |
| 03012 EDC | Модуль CAN |
| 03012 EHLA | Диапазон значений параметра конца жизни параметра |
| 03012 KSM | CAN шина: Переполнение времени при приеме сообщения Time_Date |
| 03012 LGS | Правый динамик |
| 03012 RET | Давление от клапана охлаждения (стоп-сигнал) |
| 03012 TPM | Давление в левом внутреннем шине, ось 1 |
| 03013 EBS | Неисправность блока управления; характеристика в EEPROM не плаузибельна |
| 03013 ECAS | Блок управления (контрольная сумма калибровочных данных датчиков давления) |
| 03013 EDC | Шина CAN отключена |
| 03013 EHLA | Датчик давления рулевого управления |
| 03013 KSM | CAN шина: Переполнение времени при приеме сообщения Veh_Dist |
| 03013 RET | Поперечный толчок (вне допустимых значений) |
| 03013 TPM | Давление в правом внутреннем шине, ось 1 |
| 03014 EBS | Электропитание блока управления (tl. 30a) |
| 03014 EDC | Главное реле заблокировано |
| 03014 EHLA | Подача давления |
| 03014 KSM | CAN шина: Переполнение времени при приеме сообщения C34 |
| 03014 LGS | Слишком горячий модуль камеры |
| 03014 RET | Давление от клапана позиционирования давления |
| 03014 TPM | Давление в правом наружном шине, ось 1 |
| 03015 EBS | Электропитание блока управления (tl. 30b) |
| 03015 ECAS | Блок управления (контрольная сумма разрешенных осевых нагрузок) |
| 03015 EDC | Превышено максимальное время после TERM. 15 OFF |
| 03015 EHLA | Предупреждение о подаче давления |
| 03015 KSM | Блок управления (RAM) |
| 03015 LGS | Вибрация сиденья водителя слева |
| 03015 TBM | Модем GSM |
| 03016 EBS | Электропитание блока управления (tl. 15) |
| 03016 ECAS | Блок управления (контрольная сумма калибровочных данных датчиков ускорения) |
| 03016 EDC | FFR1: Ошибка бита нулевого количества из-за двигательного торможения |
| 03016 KSM | Блок управления (ROM) |
| 03016 LGS | Вибрация сиденья водителя справа |
| 03017 AST | CAN шина проверки ретардера от вторичного ретардера, ERC1_RD (текущий крутящий момент ретардера) |
| 03017 EBS | Некорректная тенденция износа тормозных колодок между осями |
| 03017 EDC | FFR1: Ошибка бита, номинальный крутящий момент |
| 03017 KSM | Блок управления (часы смотрел) |
| 03018 AST | Маленький клапан для открытия сцепления |
| 03018 EBS | Неисправность блока управления; выключатель тормоза 1 или 2 |
| 03018 EDC | FFR1: Ошибка бита параметра параметра скорости верхнего предела |
| 03018 EHLA | Уровень масла в баке |
| 03018 KSM | Блок управления (параметр EEPROM) |
| 03019 AST | Маленький клапан для закрытия сцепления |
| 03019 EBS | Определение заданной точки (от положения педали акселератора до положения педали тормоза) |
| 03019 EDC | FFR1: Минимальное номинальное значение EDR не достигнуто |
| 03019 EHLA | Заблокированный масляный фильтр |
| 03019 KSM | Блок управления (питание внутреннего реле или короткое замыкание терминала 30 — выход терминала 30) |
| 03020 AST | Большой клапан для открытия сцепления |
| 03020 EBS | Неисправное напряжение питания (5 вольт) для аналоговых датчиков |
| 03020 EDC | FFR1: Ошибка бита, номинальное значение EDR |
| 03020 FFR | Сигнал PWM1 педали акселератора |
| 03020 KSM | Блок управления (память EEPROM) |
| 03020 SFFR | Напряжение питания |
| 03021 AST | Большой клапан для закрытия сцепления |
| 03021 EBS | Критерий инверсии CAN: Ошибка ввода системы ESP |
| 03021 EDC | FFR1: Ошибка бита параметра наименьшего износа тормозных колодок |
| 03021 FFR | Потенциометр 1 |
| 03021 KSM | Блок управления (ROM) |
| 03021 SFFR | Низкое напряжение питания |
| 03022 EBS | Прекращение действия |
| 03022 EDC | FFR1: Ошибка бита параметра предпочтительной задержки при открытии сцепления |
| 03022 KSM | Блок управления (подключение, короткое замыкание или обрыв) |
| 03023 EBS | Запрет операции |
| 03023 EDC | FFR1: Ошибка бита параметра предпочтительной задержки при закрытии сцепления |
| 03023 KSM | Блок управления (внешнее реле) |
| 03024 EBS | Активация аварийного режима |
| 03024 EDC | FFR1: Ошибка бита, параметр предпочтительной задержки при возврате в нормальный режим работы |
| 03024 KSM | Блок управления (внутреннее реле) |
| 03025 EBS | Блокировка автоматического режима |
| 03025 EDC | FFR1: Ошибка бита, номинальное значение максимального отклонения давления тормозной системы |
| 03025 KSM | Блок управления (отключение от прицепного устройства) |
| 03026 EBS | Отключение аварийного режима |
| 03026 EDC | FFR1: Ошибка бита, параметр минимального давления для возврата в нормальный режим работы |
| 03026 KSM | Блок управления (ошибка при изменении главного маршрута) |
Ошибки MAN с 03027 до 03050
| Код ошибки | Описание ошибки MAN на русском |
|---|---|
| 03027 EBS | Верхняя граница давления |
| 03027 EDC | Ошибка в зоне различения |
| 03027 KSM | Блок управления (ошибка в зоне превышения) |
| 03028 EBS | Нижняя граница давления |
| 03028 EDC | Ошибка в зоне дозирования |
| 03028 KSM | Блок управления (ошибка дозирования) |
| 03029 EBS | Нет давления |
| 03029 EDC | Ошибка среднего давления |
| 03029 KSM | Блок управления (ошибка нижнего уровня) |
| 03030 EBS | Переполнение давления |
| 03030 EDC | Ошибка высокого давления |
| 03030 KSM | Блок управления (ошибка верхнего уровня) |
| 03031 EBS | Блокировка электроники |
| 03031 EDC | Ошибка подачи воздуха |
| 03031 KSM | Блок управления (ошибка системы) |
| 03032 EBS | Верхний предел давления |
| 03032 EDC | Ошибка реле |
| 03032 KSM | Блок управления (ошибка максимального давления) |
| 03033 EBS | Нижний предел давления |
| 03033 EDC | Ошибка замены |
| 03033 KSM | Блок управления (ошибка минимального давления) |
| 03034 EBS | Блокировка системы |
| 03034 EDC | Ошибка замедления |
| 03034 KSM | Блок управления (ошибка задержки) |
| 03035 EBS | Ошибка связи |
| 03035 EDC | Ошибка среднего значения |
| 03035 KSM | Блок управления (ошибка центра) |
| 03036 EBS | Ошибка диапазона |
| 03036 EDC | Ошибка верхнего предела |
| 03036 KSM | Блок управления (ошибка диапазона) |
| 03037 EBS | Ошибка в области |
| 03037 EDC | Ошибка нижнего предела |
| 03037 KSM | Блок управления (ошибка зоны) |
| 03038 EBS | Ошибка обмена |
| 03038 EDC | Ошибка выхода |
| 03038 KSM | Блок управления (ошибка обмена) |
| 03039 EBS | Ошибка подключения |
| 03039 EDC | Ошибка обратной связи |
| 03039 KSM | Блок управления (ошибка подключения) |
| 03040 EBS | Ошибка преобразования |
| 03040 EDC | Ошибка входа |
| 03040 KSM | Блок управления (ошибка преобразования) |
| 03041 EBS | Ошибка переключения |
| 03041 EDC | Ошибка ввода |
| 03041 KSM | Блок управления (ошибка переключения) |
| 03042 EBS | Ошибка выхода |
| 03042 EDC | Ошибка выхода |
| 03042 KSM | Блок управления (ошибка выхода) |
| 03042 EHLA | Датчик угла поворота, рулевая ось 1, дифференциал |
| 03042 TPM | Давление в правой внешней шине, ось 4 |
| 03043 EBS | Ввод углового увеличения рычага регулировки двигателя, частота> 220 Гц |
| 03043 EDC | Информация об ошибке памяти, тайм-аут, место сообщения 10 |
| 03043 EHLA | Датчик угла поворота, рулевая ось 1, общее напряжение |
| 03043 TPM | Давление в правой внутренней шине, ось 4 |
| 03044 CNG | Контроль адаптации лямбда-управления добавками (банк 1) |
| 03044 EBS | Ввод углового увеличения рычага регулировки двигателя, отношение метка-пробела> 95 % |
| 03044 EHLA | Датчик угла поворота, рулевая ось 1 |
| 03044 TPM | Давление в правой наружной шине, ось 4 |
| 03045 CNG | Управление пуском: заблокировано |
| 03045 EBS | Ввод углового увеличения рычага регулировки двигателя, отношение метка-пробела <5 % |
| 03045 EDC | Неисправность активации стартера |
| 03045 EHLA | Датчик угла поворота, рулевая ось 1, дорожка 1 |
| 03046 EBS | Ввод углового увеличения рычага регулировки двигателя, отношение метка-пробела >95 % |
| 03046 EDC | Обнаружение атмосферного давления |
| 03046 EHLA | Датчик угла поворота, рулевая ось 1, дорожка 2 |
| 03047 EBS | Ввод углового увеличения рычага регулировки двигателя, постоянно низкое или высокое 80–400 мс |
| 03047 EDC | Мониторинг массива тестов на переполнение |
| 03047 EHLA | Датчик угла поворота, рулевая ось 2, дифференциал |
| 03048 EDC | Мониторинг недостаточного напряжения |
| 03048 EHLA | Датчик угла поворота, рулевая ось 2, общее напряжение |
| 03049 AST | Y1 сцепление тормоза |
| 03049 EBS | CAN-шина привода, превышено время приема |
| 03049 EDC | Мониторинг перенапряжения |
| 03049 EHLA | Датчик угла поворота, рулевая ось 2 |
| 03050 AST | Малый клапан для открытия сцепления |
| 03050 EBS | CAN-шина привода, отключена |
| 03050 ECAS | Блок управления, напряжение питания |
| 03050 EDC | Послетестовый тест, нулевое количество |
| 03050 EHLA | Датчик угла поворота, рулевая ось 2, дорожка 1 |
Обратите внимание, если один код диагностики относится к одной и той же неисправности/компоненту в нескольких блоках управления/системах, то указывается только общий термин системы. Пример: «03512 EBS OBD, запрос, красная контрольная лампа для диагностики»: этот код ошибки МАН применяется ко всем вариантам EBS, хотя не все они имеют явное название (EBS2, EBS5 и т. дюйм.).
Если один номер ошибки относится к различным неисправностям/компонентам в нескольких блоках управления/системах, то каждому соответствующему варианту присвоено имя.
Полный список кодов ошибок MAN: 00001 — 03050 | 03051 — 03185 | 03186 — 03329 | 03330 — 03826 | 03827 — 04199 | 04200 — 04574 | 04575 — 05025 | 05026 — 08391
А эти коды ошибок и неисправностей MAN — они и для автобусов тоже актуальны, или это только для тягачей и других грузовых автомобилей МАН?
Да, это универсальные ошибки для всей линейки автотехники МАН, не только для седельных тягачей
А это прям все все коды ошибок МАН ТГА на русском языке, или есть другие списки неисправностей?
Если появятся новые диагностические коды MAN, мы обязательно добавим их на сайт!
